工廠機台聯網基礎：從傳統序列埠 RS-232/RS-485 到工業乙太網路轉型指南
一、開頭導言：舊型機台數據走不出廠區？機台聯網是數位轉型的第一步
在推進智慧工廠與數位轉型的過程中，許多製造業管理者常面臨一個共同難題：工廠現場運作著使用五年、十年甚至十五年以上的舊型加工設備或 PLC 控制器。這些機台雖然機構運作穩定、生產品質優良，但其通訊介面仍停留在傳統的序列埠（Serial Port，如 RS-232 或 RS-485）。
由於傳統序列埠無法直接連上企業的 IT 區域網路或 MES 系統，導致現場的產量、機台運轉狀態與異常告警，依然必須靠作業員手寫報工或產線巡檢。要實現數據即時可視化與 Dashboard 監控，第一步就是完成「機台聯網（Machine Networking）」。
本文將深入探討傳統序列埠與現代工業乙太網路（Industrial Ethernet）的技術差異，並提供四個實務導入步驟，協助企業以最小成本升級舊型設備，建立穩定可靠的數據採集基礎。
二、什麼是機台聯網？傳統序列埠與工業乙太網路比較
機台聯網是指透過硬體介面與通訊協定，將廠區內各式生產設備（如 CNC 車床、射出成型機、SHT 貼片機、PLC 控制器、智慧電表等）連接至區域網路，實現數據自動採集與雙向控制。

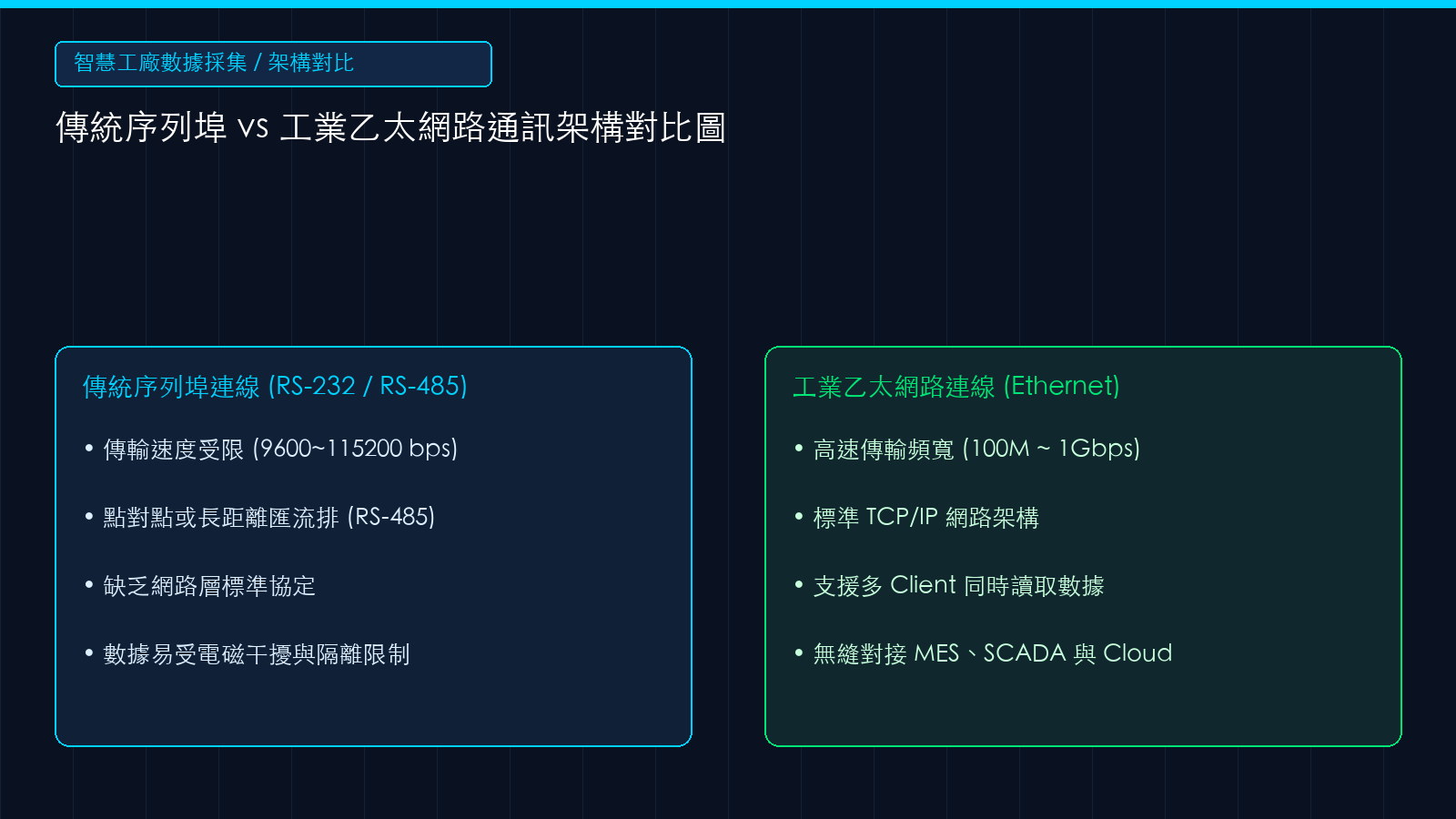

傳統序列埠 (RS-232 / RS-485) vs. 工業乙太網路 (Ethernet)
| 比較項目 | 傳統序列埠 (RS-232 / RS-485) | 工業乙太網路 (Industrial Ethernet) |
|---|---|---|
| 物理傳輸介質 | D-Sub 9-pin / 雙絞線 (A/B 線) | 標準 RJ45 網線 (Cat.5e/6) / 光纖 |
| 傳輸頻寬速度 | 9600 ~ 115200 bps（速度慢） | 100 Mbps ~ 1 Gbps（超高速） |
| 連線拓撲 | 點對點 (RS-232) 或 手牽手匯流排 (RS-485) | 星狀 / 環狀 (透過 Switch 交換機) |
| 多端讀取能力 | 僅能單一 Master 主站輪詢，無法多端讀取 | 支援多 Client 同時建立 TCP Socket 連線 |
| IT/OT 整合度 | 需透過 Serial Server 或 Gateway 轉接 | 原生支援 TCP/IP、HTTP、MQTT、OPC UA |
三、為什麼這件事重要？舊設備不聯網的三大營運痛點
以一家擁有 20 台射出成型機的中小型塑膠元件加工廠為例：
- 數據遞延與手寫報工誤差：作業員每兩小時抄寫一次產量，下班後才由生管輸入 Excel。主管看到的永遠是「歷史數據」，無法在停機發生的第一時間調度維修。
- 資訊孤島導致交期無法預估：業務部門無法得知目前訂單在各產線的實際完成進度，只能透過電話反覆詢問現場組長。
- 設備故障無預警：機台馬達電流或溫度異常升溫時，缺乏自動採集與警告，往往等到機台燒毀停線才被動處理。

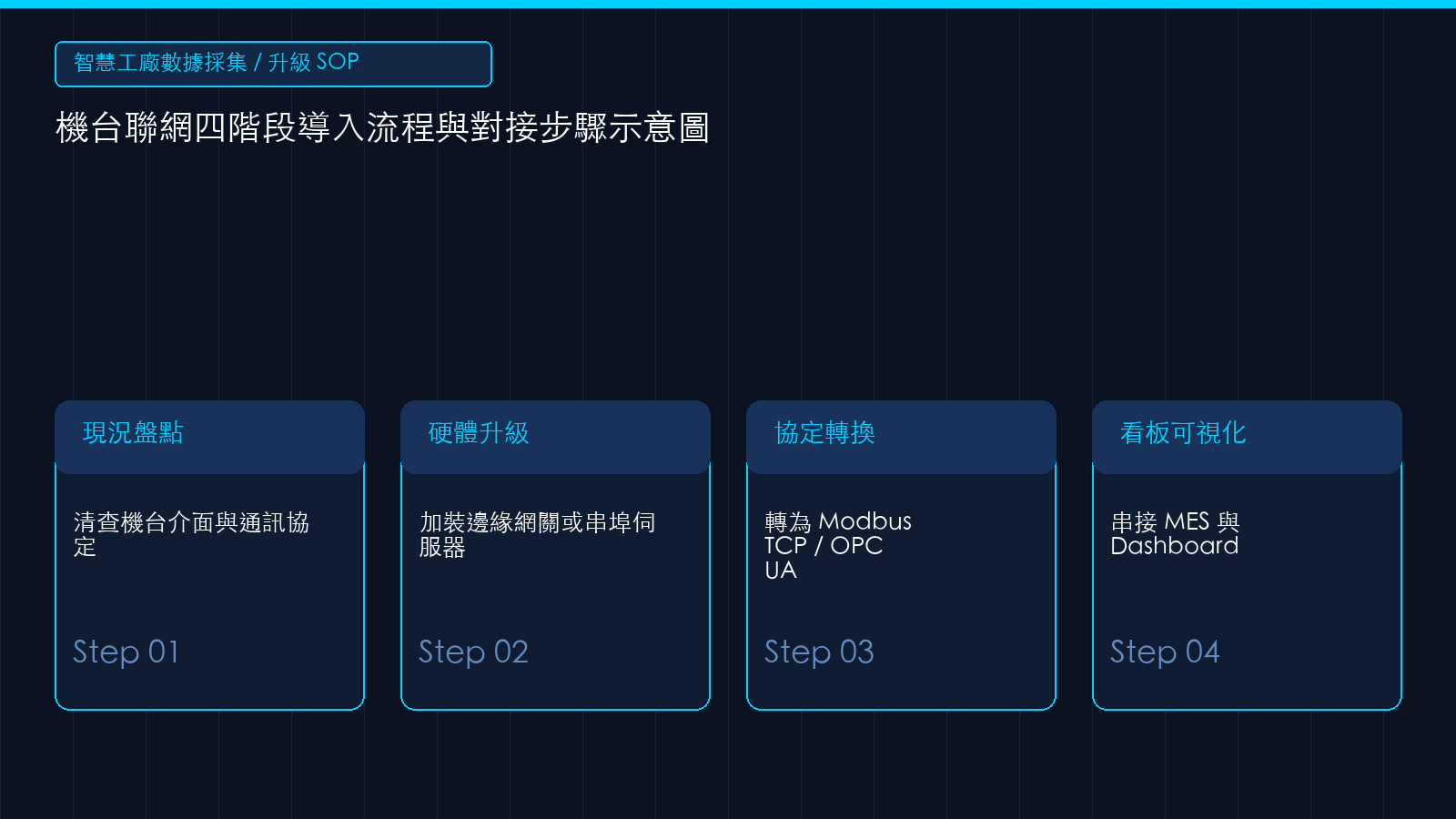

四、實務導入四階段 SOP：舊設備如何順利聯網？
第一階段：現況盤點與通訊介面清查
- 檢查現場各機台 PLC 或控制器的通訊埠類型（RS-232、RS-485、Ethernet）。
- 確認機台支援的通訊協定（如 Modbus RTU、Modbus TCP、Profinet 或私有串口協定）。
第二階段：硬體擴充與邊緣網關 (Edge Gateway) 部署
- 若機台具備 RS-485 埠：部署工業級序列埠伺服器（Serial Device Server）或邊緣網關（Edge Gateway），將 RS-485 訊號轉為 Modbus TCP / 乙太網路。
- 若機台為無通訊埠之超舊型設備：採用「外掛感測器」方案，加裝數位電表（測電流）、光電開關（測計數）或三色燈感測模組（測運轉狀態）。
第三階段：協定轉換與資料正規化
- 由邊緣網關進行數據預處理，將原始 Hex 封包轉換為結構化 JSON 或標準 OPC UA 標籤。
第四階段：串接戰情看板 (Dashboard) 與 MES
- 將整理好的即時數據匯入生產管理 Dashboard，實現產能達成率與停機告警的秒級呈現。
五、常見錯誤與工程坑點 (Troubleshooting)
六、導入前自我檢查清單 (Checklist)
- 已清查現場機台通訊埠類型與支援之通訊協定。
- 已確認舊型機台是否需外掛電流或光電感測器。
- 已規劃 OT 獨立網段與 VLAN 網路架構。
- 已選定具備協定轉換能力的工業級邊緣網關 (Edge Gateway)。
- 已設定通訊逾時與自動斷線重連機制。
七、結論
機台聯網不是為了盲目追求高科技，而是為了讓工廠現場的真實運作狀態透明化。從舊型 RS-485 設備出發，透過邊緣網關升級工業乙太網路，不僅能保護既有設備資產，更能為後續的 Dashboard 看板與智慧製造奠定堅實基礎。
