Modbus 通訊協定是什麼？RTU 與 TCP 架構、封包結構與工業應用完全解析

一、概述與標準背景 (Overview & Standard Background)

1.1 Modbus 通訊協定的定義與誕生歷史

Modbus 是製造業與自動化領域歷史最悠久、應用最普及的開放式工業通訊協定（Industrial Communication Protocol）。它最早於 1979 年由 Modicon 公司（現隸屬於施耐德電機 Schneider Electric）為其可程式邏輯控制器（PLC）產品所開發。

由於 Modbus 的規格完全免費公開（Open Standard）、沒有專利保護限制，且訊息格式極為簡潔易懂，在過去四十幾年間迅速發展成為全球工業自動化領域的「事實標準（De Facto Standard）」。無論是 PLC、SCADA 系統、人機介面（HMI）、智慧多功能電表、溫度控制器還是各式工業感測器，絕大多數皆內建 Modbus 介面。

目前 Modbus 協定的管理與維護由非營利組織 Modbus Organization (Modbus.org) 主導，持續確保該標準的相容性與現代化演進（如 Modbus Security 安全標準）。

1.2 OSI 七層模型中的定位

在開放系統互連參考模型（OSI 7-Layer Model）中，Modbus 本質上屬於第 7 層——應用層（Application Layer）協定。

• +-------------------------------------------------------------+
• | Layer 7: 應用層 (Application) --> Modbus Application PDU |
• +-------------------------------------------------------------+
• | Layer 4: 傳輸層 (Transport) --> TCP (Modbus-TCP) / RS-485|
• +-------------------------------------------------------------+
• | Layer 1: 實體層 (Physical) --> EIA/TIA-485, Ethernet |
• +-------------------------------------------------------------+

因為 Modbus 只專注於定義「請求與回應的訊息語法與語意（PDU, Protocol Data Unit）」，這意味著它可以無縫疊加於不同的底層物理網路之上，例如傳統的 RS-485 序列通訊（Modbus RTU / ASCII），或是現代乙太網路（Modbus TCP）。

二、核心運作機制與網路拓撲 (Architecture & Topology)

2.1 主從架構 (Master / Slave) 與 客戶端／伺服器架構 (Client / Server)

Modbus 的核心傳輸邏輯建立在請求-回應（Request-Response）機制之上：

• sequenceDiagram
• autonumber
• participant Master as 主站 (Master / Client)
• participant Slave as 從站 (Slave / Server)
• Master->>Slave: 請求封包 (Request PDU: Function Code + Address + Length)
• Note over Slave: 驗證 Address, Function Code 與 CRC
• Slave-->>Master: 回應封包 (Response PDU: Data)

1. Modbus RTU / ASCII（主從架構 Master / Slave）：

• 在一條 RS-485 匯流排上，有且僅能有一個主站（Master），以及最多 247 個從站（Slave, 站號位址 1～247）。
• 從站絕不能主動發送數據。所有資料交換必須由主站發起查詢（Polling）請求，對應站號的從站收到後才可回傳回應。

1. Modbus TCP（客戶端／伺服器架構 Client / Server）：

• 在乙太網路環境中，發起查詢的設備稱為 Client（如 SCADA 或 Gateway），而被查詢的設備稱為 Server（如 PLC 或智慧電表）。
• 由於 TCP/IP 支援多連線，一個 Modbus TCP Server 可以同時接受多個 Client 的連線請求（例如同時給人機介面與 MES 系統提供數據）。

2.2 物理層電氣規格與拓撲 (RS-485 vs Ethernet)

A. RS-485 序列通訊物理層 (Modbus RTU)

• 電氣特性：採用 差動電壓訊號（Differential Signaling, A/B 線），具備極強的抗電磁干擾能力。
• 傳輸線路與拓撲：必須採用雙絞屏蔽線（STP），網路拓撲必須為手牽手串接（Daisy-Chain），嚴禁分支成星狀拓撲。
• 終端電阻：匯流排的最前端與最後端必須各並聯一顆 120 Ω 終端電阻（Termination Resistor），以防止訊號反射造成封包損毀。
• 常見傳輸參數：波特率（Baud Rate）常見為 9600, 19200, 38400, 115200 bps；資料位元為 8 位，停止位元為 1 位，校驗位（Parity）通常為 None 或 Even。

B. 乙太網路物理層 (Modbus TCP)

• 傳輸介質：標準 RJ45 網線（Cat.5e / Cat.6），走標準 IEEE 802.3 乙太網路與 TCP/IP 協定。
• 預設通訊埠 (Port)：Modbus TCP 於全球標準中固定佔用 TCP Port 502。

三、暫存器模型與 Function Code 詳解 (Register Mapping & Function Codes)

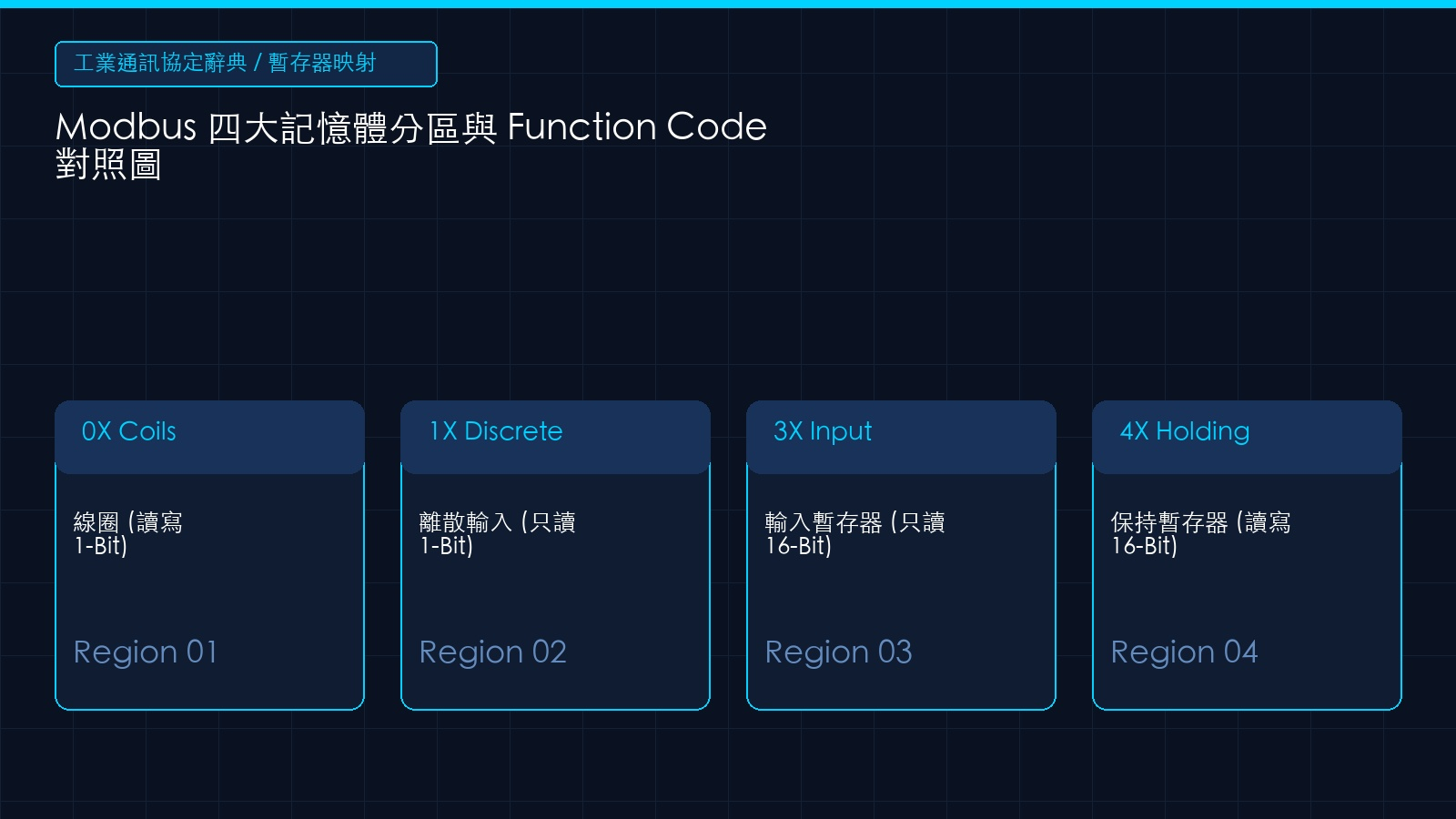

3.1 記憶體四分區與暫存器映射 (Memory Mapping)

Modbus 將設備內部的數據抽象化定義為四大獨立的記憶體區域：

3.2 常用功能碼 (Function Code) 詳解

Modbus 功能碼用以告知從站執行何種動作，最常用的標準功能碼如下：

• FC 01 (0x01) : 讀取線圈狀態 (Read Coils)
• FC 02 (0x02) : 讀取離散輸入 (Read Discrete Inputs)
• FC 03 (0x03) : 讀取保持暫存器 (Read Holding Registers) --> 最常用！
• FC 04 (0x04) : 讀取輸入暫存器 (Read Input Registers)
• FC 05 (0x05) : 寫入單一線圈 (Write Single Coil)
• FC 06 (0x06) : 寫入單一暫存器 (Write Single Register)
• FC 15 (0x0F) : 寫入多個線圈 (Write Multiple Coils)
• FC 16 (0x10) : 寫入多個暫存器 (Write Multiple Registers)

3.3 異常回應機制 (Exception Responses)

當從站收到請求但無法執行時（例如請求的暫存器位址不存在，或寫入數值超出範圍），從站會回傳一個異常回應封包。

• 異常功能碼：將原功能碼最高位（MSB）置 1，即 ext原功能碼 + 0 imes80。例如 0x03 的異常回應功能碼為 0x83。
• 常見 Exception Code：
• 01 (ILLEGAL FUNCTION)：不支援該功能碼。
• 02 (ILLEGAL DATA ADDRESS)：無效的暫存器位址。
• 03 (ILLEGAL DATA VALUE)：寫入數值非法。
• 04 (SLAVE DEVICE FAILURE)：從站內部硬體故障。

四、封包結構與 CRC-16 檢錯機制 (Frame Structure & CRC-16)

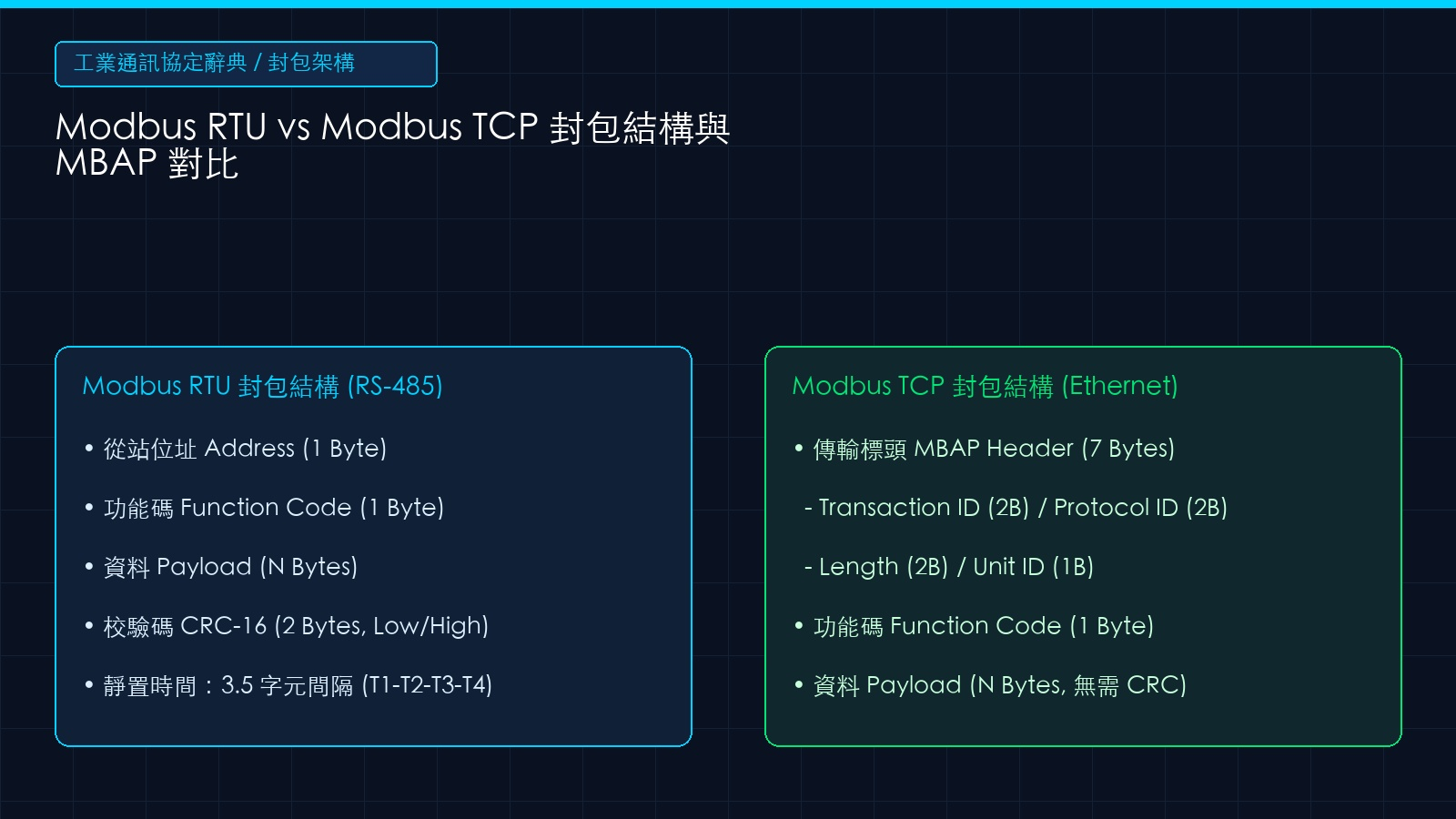

4.1 Modbus RTU vs Modbus TCP 封包結構剖析

• Modbus RTU ADU 結構:
• +---------------+------------------+---------------------+-------------------+
• | Slave ID (1B) | Function Code(1B)| Data Payload (N B) | CRC-16 (2 Bytes) |
• +---------------+------------------+---------------------+-------------------+
• Modbus TCP ADU 結構:
• +------------------------------------------------+------------------+---------------------+
• | MBAP Header (7 Bytes: TxID+ProtoID+Len+UnitID) | Function Code(1B)| Data Payload (N B) |
• +------------------------------------------------+------------------+---------------------+

十六進位實例解析（主站查詢與從站回應）

範例：主站向 1 號從站讀取保持暫存器 40001 開始的 2 個暫存器數值。

1. 主站發送請求 (Master Request - RTU Hex)：

01 03 00 00 00 02 C4 0B

• 01：站號 Address = 1
• 03：功能碼 FC03 (Read Holding Registers)
• 00 00：起始暫存器位址 0x0000 (即 40001)
• 00 02：讀取暫存器數量 = 2 個 (共 4 Bytes)
• C4 0B：CRC-16 檢錯碼 (Low Byte在前面: 0x0BC4)

1. 從站正常回應 (Slave Response - RTU Hex)：

01 03 04 01 2C 00 64 B9 9F

• 01：站號 Address = 1
• 03：功能碼 FC03
• 04：傳回資料位元組總數 = 4 Bytes
• 01 2C：第一個暫存器數值 0x012C (十進位 = 300)
• 00 64：第二個暫存器數值 0x0064 (十進位 = 100)
• B9 9F：CRC-16 檢錯碼

4.2 CRC-16 演算法算式與計算邏輯

Modbus RTU 採用 CRC-16-IBM 檢錯演算法（Polynomial 多項式為 0xA001，初始值為 0xFFFF）：

• // C 語言 Modbus CRC-16 標準計算實作
• unsigned short calculate_modbus_crc(unsigned char *buf, int len) {
• unsigned short crc = 0xFFFF;
• for (int pos = 0; pos < len; pos++) {
• crc ^= (unsigned short)buf[pos]; // XOR byte into least sig. byte of crc
• for (int i = 8; i != 0; i--) { // Loop over each bit
• if ((crc & 0x0001) != 0) { // If the LSB is set
• crc >>= 1; // Shift right and XOR 0xA001
• crc ^= 0xA001;
• } else { // Else LSB is not set
• crc >>= 1; // Just shift right
• }
• }
• }
• return crc; // 傳回 CRC 數值 (發送時注意低位元組先發)
• }

五、Modbus RTU vs Modbus ASCII vs Modbus TCP 技術規格對比

六、工業現場應用與 Python / C 實務代碼範例

6.1 Python 實務讀寫代碼 (pymodbus)

• # Python 3 透過 Modbus-TCP 讀取智慧電表參數範例
• from pymodbus.client import ModbusTcpClient
• # 建立 TCP 連線至 Modbus 電表 (預設 Port 502)
• client = ModbusTcpClient('192.168.1.100', port=502)
• if client.connect():
• print("成功連線至 Modbus-TCP Server")
• # 讀取站號 1 的 40001 開始之 2 個 Holding Registers (電壓與電流)
• result = client.read_holding_registers(address=0, count=2, slave=1)
• if not result.isError():
• voltage = result.registers[0] / 10.0 # 假設電表數值放大 10 倍
• current = result.registers[1] / 100.0 # 假設電流數值放大 100 倍
• print(f"即時電壓: {voltage} V, 即時電流: {current} A")
• else:
• print(f"Modbus 讀取失敗: {result}")
• client.close()
• else:
• print("無法連線至 Modbus-TCP Server，請檢查網路設定與 Port 502。")

七、資安考量、故障排查與診斷工具 (Security & Diagnostics)

7.1 Modbus 的資安缺陷與防護

• 原生資安缺陷：原始 Modbus 協定設計於 1979 年，完全沒有加密（Plaintext）、沒有身份驗證機制（No Authentication）。任何接入廠區網路的設備，皆可發送寫入指令改寫 PLC 暫存器。
• 防護建議：

1. 將 OT 通訊網路劃分為獨立 VLAN，並在 Edge 網關設置防火牆封鎖非授權 IP 存取 Port 502。
2. 升級至 Modbus Security（TLS 封裝，標準 Port 802）。

7.2 常見故障排查步驟與診斷工具

1. 檢查物理層連線：RS-485 A/B 線是否接反？終端電阻是否在首尾兩端正確並聯？
2. 校對通訊參數：Baud rate、Parity（偶/奇/無校驗）、Slave ID 是否一致？
3. 診斷工具軟體：

• Wireshark：強大的網路封包抓取分析軟體，內建 Modbus-TCP 封包解碼器。
• ModScan32 / Modpoll：經典的 Modbus 主站測試軟體，可用於發送測試指令驗證暫存器。

八、結論與技術總結

Modbus 作為工業自動化領域歷史最悠久、最成功的開放式通訊協定，憑藉其簡潔性、穩定性與跨品牌高相容性，至今仍是現場設備對接的共通語言。深入理解其四大記憶體分區、功能碼運作邏輯、封包結構與 CRC-16 檢錯算式，是所有 OT/IT 工程師與智慧製造專家必備的核心基本功。
